Kullanım Alanı

Kapalı devre kamera sistemlerinde; görüntü, ses, alarm ve güç sinyallerinin aynı anda iletimini sağlayan kompozit kablolardır. Bu tür kompozit kablolar kullanım amaçlarına göre farklı kesitlerde üretilmektedir.

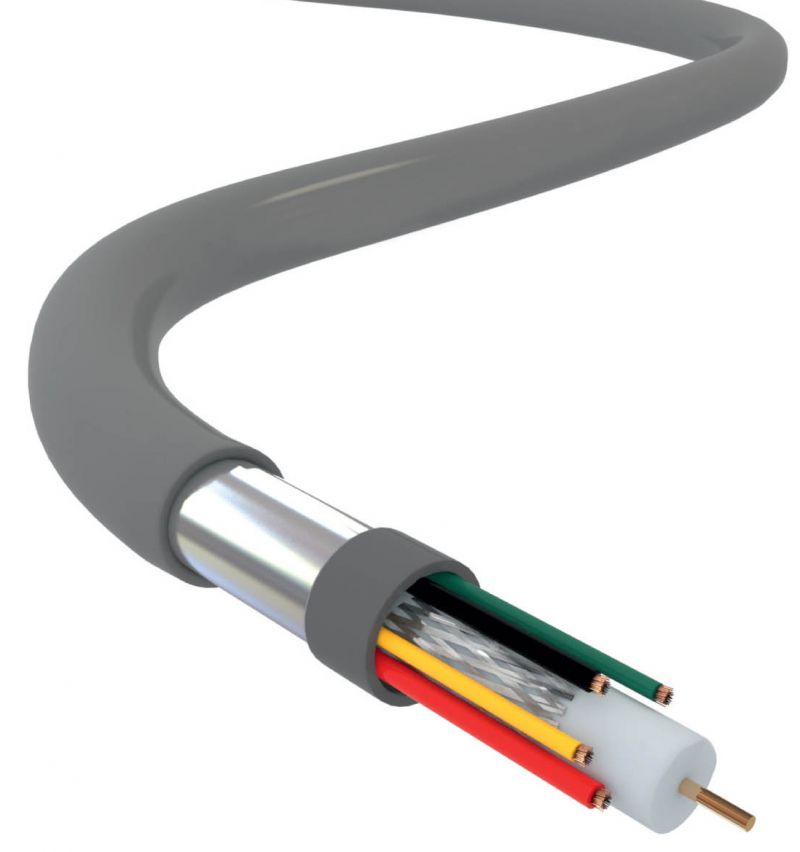

Kablo Yapısı

• İletken : Bükülü veya Mono Tavlı Bakır Tel
• Yalıtkan : Fiziksel Köpüklü PE
• 1. Ekran : Al-Pes Bant veya Cu-Pes Bant (% 100 Kapama)
• 2. Ekran : Alüminyum veya Kalaylı Bakır Tellerden örgü (%74 Kapama)
• Dış Kılıf :PVC-PE-HFFR Kompaund
• Dış Kılıf Renk : DIN 47100 Standardına uygun renklerde
• Standart Boy : 100 / 500 / 1000 m

Teknik Özellikler

• Uygulanan Standart : TS EN 50117-2-4
• İletken Direncİ : Max. 77,8 Ω/km (0,25 mm2 )
• Efektif Kapasite : 54,24 pF/m
• Yayılma Hızı : % 82
• Empedans : 75 ± 3 Ω
• Çalışma Sıcaklığı : PVC : -40 C + 70 C / HFFR : -40 C + 80 C
• Zayıflama : Max. 29 dB/ 100 m (100 MHz)
• Geri Dönüş Kaybı :Min. 18 dB/100 m - (470 – 1000 MHz)
• Transfer Empedansı : Max. 15 mΩ /m ( 5 – 30 MHz)
• Ekran Zayıflaması : Min. 75 dB ( 30 - 1000 MHz)
• Ekranlama Sınıfı : C
• Euro Class : E
